Редуктор цилиндрический двухступенчатый с зацеплением Новикова 1Ц2У 400Н

Редуктор цилиндрический двухступенчатый 1Ц2У-400Н с зацеплением Новикова предназначен для передачи крутящего момента и снижения частоты вращения в приводах тяжелого промышленного оборудования, где критичны высокая нагрузочная способность, плавность хода и надежность при длительной эксплуатации. Благодаря дуговому профилю зуба и двум линиям контакта в зацеплении, редукторы 1Ц2Н обеспечивают повышенную несущую способность по сравнению с эвольвентными аналогами при тех же габаритах. Это делает их оптимальным решением для металлургии, горнодобывающей промышленности, цементного производства, крупных конвейерных линий, дробилок и экструдеров. При проектировании учитывается межосевое расстояние — 400, которое определяет компоновку зубчатых ступеней и допустимую нагрузку на опоры.

Горизонтальные двухступенчатые редукторы этой серии работают в непрерывном и повторно-кратковременном режимах, выдерживают значительные радиальные и осевые нагрузки на входных и выходных валах и рассчитаны на климатическое исполнение У3/У4. Габаритные и присоединительные размеры 1Ц2У-400Н соответствуют отраслевым стандартам, что упрощает замену устаревших агрегатов и интеграцию в новые приводные системы. Типовое значение i (передаточные отношения) 8, 10, 12,5 ,16, 20, 25, 31,5, 40, 50 обеспечивает оптимальное согласование частоты вращения двигателя с рабочими оборотами исполнительного механизма.

Преимущества агрегатов следующие:

• Высокое качество и прочность корпуса.
• Надежность.
• Эффективная работа в экстремальных условиях.

Редуктор 1Ц2Н-400-40-11-КК-У4, где

• 1Ц2Н — цилиндрический двухступенчатый редуктор с зацеплением Новикова;

• 400 — межосевое расстояние, мм;

• 40 — номинальное передаточное число из стандартного ряда;

• 11 — стандартные варианты сборки (подтверждены ГОСТ 20373-94);

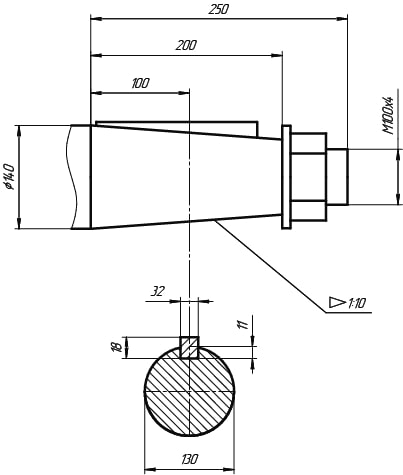

• КК — коническое исполнение входного и выходного валов;

• У4 — климатическое исполнение по ГОСТ 15150.

Редуктор цилиндрический двухступенчатый 1Ц2У-400Н с зацеплением Новикова рассчитан на работу в непрерывном (ПВ = 100 %) и повторно-кратковременном (ПВ = 15–40 %) режимах. Допускаемая радиальная нагрузка на выходном валу составляет 31 500 Н при постоянной нагрузке и до 40 000 Н в лёгком режиме (ПВ = 15 %). Масса агрегата — до 950 кг (чугунный корпус).

Техническое обслуживание редуктора 1Ц2У-400Н предполагает периодическую проверку состояния смазочного материала, контроль герметичности корпуса и своевременное выявление посторонних звуков или вибраций в процессе работы. Агрегат комплектуется прочным чугунным корпусом, проходит предпродажную обкатку на заводе и поставляется с заложенной смазкой, рекомендованной для конкретного режима эксплуатации.

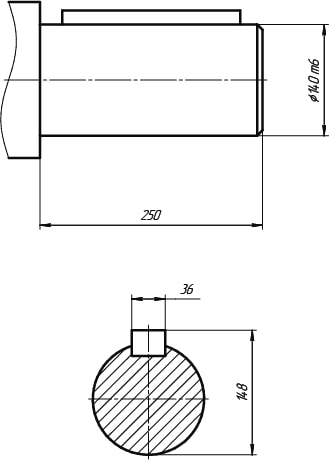

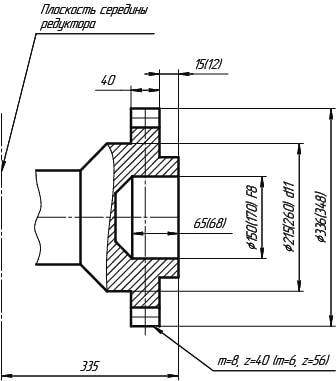

В конструкции предусмотрена передача высокого крутящего момента — 20000 - 22400, что гарантирует стабильность работы при пиковых нагрузках и отсутствии ударных перегрузок. Для контроля скорости вращения учитывают обороты выходного вала — 15 - 187,5 (об/мин). Это помогает точно определить диапазон рабочих скоростей для конкретного узла. Приводные двигатели подбираются с учетом расчетной мощности — 2,2 - 45,0 (кВт), что гарантирует сохранение баланса между производительностью и долговечностью. В зависимости от конкретных производственных требований может применяться исполнение конца выходного вала Ц, М (Цилиндрический, c зубчатой Муфтой) либо другие более подходящие значения.

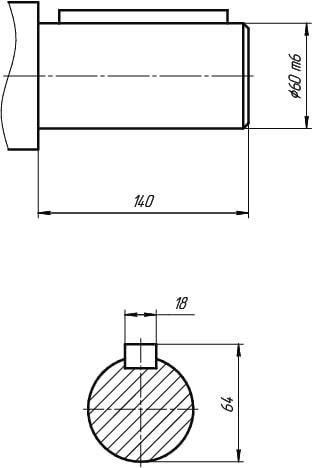

Для обеспечения заявленного ресурса — до 15 лет и более — необходимо строго придерживаться допустимых радиальных консольных нагрузок на быстроходный и тихоходный валы и не выходить за рамки утвержденных режимов (непрерывный или повторно-кратковременный). Агрегаты выпускаются в стандартных вариантах сборок, а также в различных исполнениях валов: конических, цилиндрических или полых, что дает возможность точно адаптировать привод под вашу схему монтажа.
